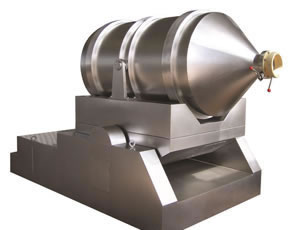

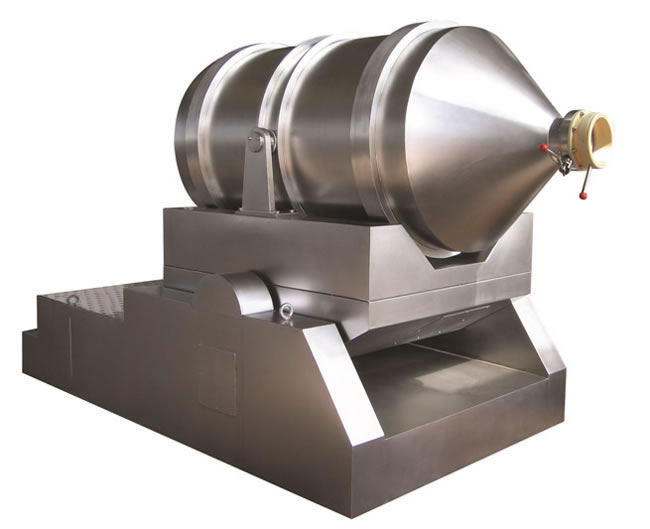

Mélangeur bidimensionnel

Mélangeur bidimensionnel

Principe de fonctionnement du mélangeur bidimensionnel
Le mélangeur bidimensionnel de série EYH constitue principalement un cylindre rotatif, un support pivotant, et un cadre. Le cylindre rotatif se trouve sur le support oscillant soutenu par quatre roues, son axe est orienté par deux roues de capture. Deux des quatre roues sont entraînées par le système d'alimentation en rotation pour permettre au cylindre de tourner. Le support d'oscillation du mélangeur bidimensionnel pivotant est entraîné par une structure de tige pivotante à manivelle montée sur châssis, le support oscillant est soutenu sur le châssis par des éléments porteurs.

Caractéristiques
Le cylindre rotatif du mélangeur bidimensionnel de série EYH peut effectuer deux mouvements en même temps. Un est la rotation du cylindre lui-même, et l'autre est l'oscillation avec le support pivotant. Les matériaux du cylindre se déplacent avec la rotation du cylindre, ils tournent, se mélangent, tout en se déplaçant latéralement. En conséquence, les matériaux peuvent être complètement mélangés dans un court laps de temps. Ce modèle est donc adapté au mélange de toutes les matières pulvérulentes ou granulaires.

Paramètres techniques du mélangeur bidimensionnel
Spécifications Volume du baril (L) Volume de chargement (L) Chargement maximal (kg/lot) Vitesse d'oscillation/rotation (r/min) Puissance totale du moteur (kW) Dimensions globales X*Y*Z*Z1 (mm) Poids total (kg) Poids du baril (kg)
EYH-600 600 360 150 6.5/12.1 1.1/1.5 1200*2200*2050*1900 1150 140
EYH-800 800 480 200 6.18/11.6 1.5/1.5 1400*2700*2230*1930 1600 200
EYH-1000A 1000 600 250 5.28/10.87 1.5/1.5 1450*2850*2300*2000 1700 240
EYH-1500A 1500 900 375 4.13/8.45 2.2/3 1720*3170*2450*2100 2000 320
EYH-2000A 2000 1200 500 4.1/7.6 3/4 1820*3600*2650*2300 2600 430
EYH-3000A 3000 1800 750 3.68/6.83 4/5.5 2070*3700*3150*2800 3500 620
EYH-4000A 4000 2400 1000 3.46/6.8 5.5/7.5 2200*3900*3250*2900 4100 700
EYH-6000A 6000 3600 1500 3.31/6.74 7.5/11 2500*4500*3350*3000 6100 1100
EYH-8000A 8000 4800 2000 3.2/6.4 11/11 2700*4800*3650*3200 7900 1450
EYH-10000A 10000 6000 2500 3.15/6.2 11/15 2900*5050*3750*3300 9500 1650
EYH-12000A 12000 7200 3000 3.1/5.9 15/18.5 3150*5300*4000*3500 10000 1800
EYH-15000A 15000 9000 3750 2.9/5.3 18.5/22 3350*5600*4350*3850 11000 2000
EYH-20000A 20000 12000 5000 2.8/4.5 22/30 3600*9100*4850*4450 12000 2500

Client type
AKSI COMPANY (Ukraine)
ALWIS-KMA (Syrie)

En tant que fabricant et fournisseur du mélangeur bidimensionnel en Chine, Nous fournit également le mélangeur à bascule, le crible vibrant rond, le sécheur sous vide rotatif, le granulateur mélangeur à grande vitesse, etc.
